Экзоскоп VITOM 3D представляет собой стереоскопическую систему визуализации высокого разрешения с интегрированной функцией масштабирования, фокусировки и с механизмом выпрямления изображения для визуализации открытых и микрохирургических вмешательств.
Области применения VITOM 3D пересекаются с областями применения операционных микроскопов. С помощью экзоскопа VITOM 3D операционное поле отображается на 3D мониторе в увеличенном виде. Сенсоры с ультравысоким разрешением 4K UHD обеспечивают плавное масштабирование изображения без потери качества с увеличением около 8-30 раз на 3D мониторе 32 дюйма. Рабочая дистанция до операционного поля составляет 20- 50 см.
В отличие от операционных микроскопов, VITOM 3D обеспечивает большую глубину фокусировки, имеет небольшие размеры, что, за счет большей свободы позиционирования, позволяет ему занимать эргономичное рабочее положение относительно операционного поля и наблюдать за операцией большему числу участников.

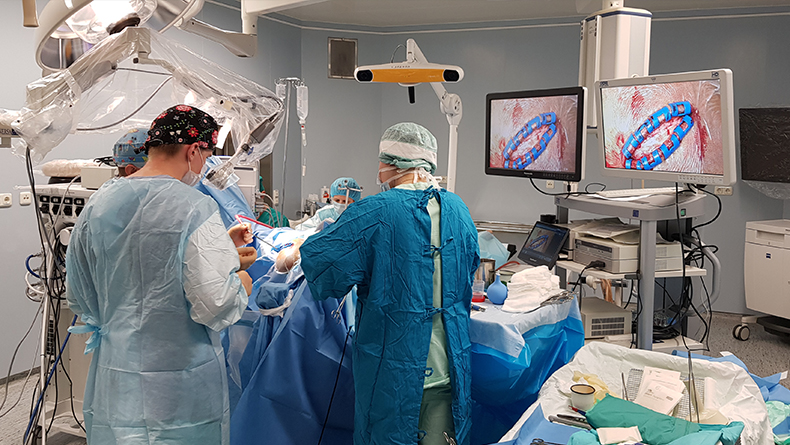

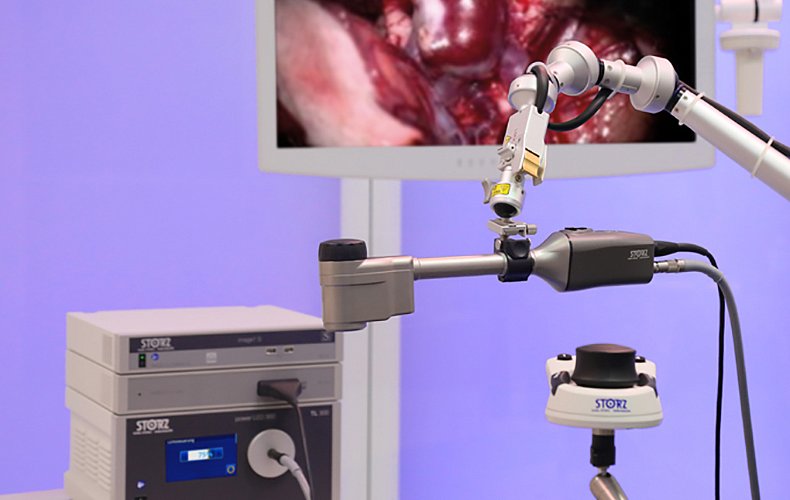

VITOM 3D устанавливается с помощью держателя таким образом, чтобы хирург мог видеть операционное поле не только через монитор, но и напрямую.
Входящий в комплект поставки блок управления IMAGE1 PILOT служит для управления экзоскопом VITOM 3D, крепится к столу при помощи второго держателя так, чтобы хирург или ассистент имел к нему удобный доступ во время операции.

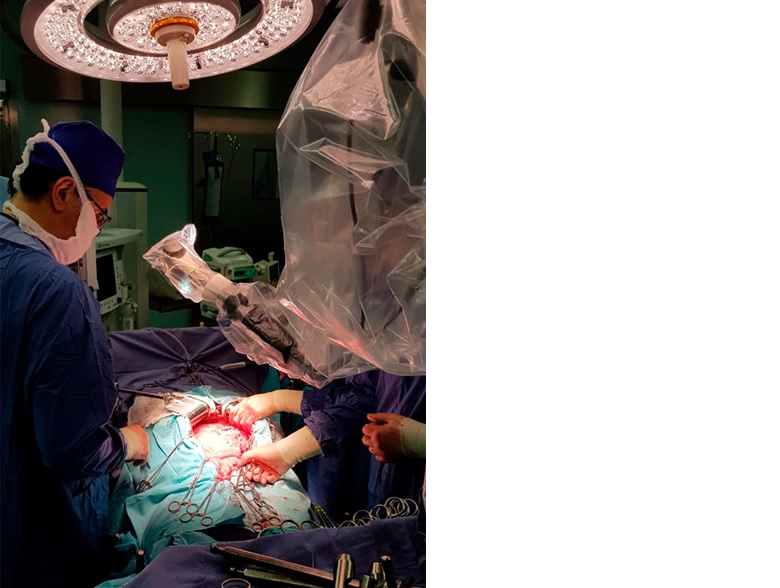

Для обеспечения стерильности на VITOM 3D и IMAGE1 PILOT одеваются специальные стерильные чехлы.

Области применения

К основным областям применения VITOM 3D относятся:

• нейрохирургия
• хирургия позвоночника
• ЛОР
• хирургия кисти
• челюстно-лицевая хирургия и стоматология

Преимущества VITOM 3D при открытых операциях

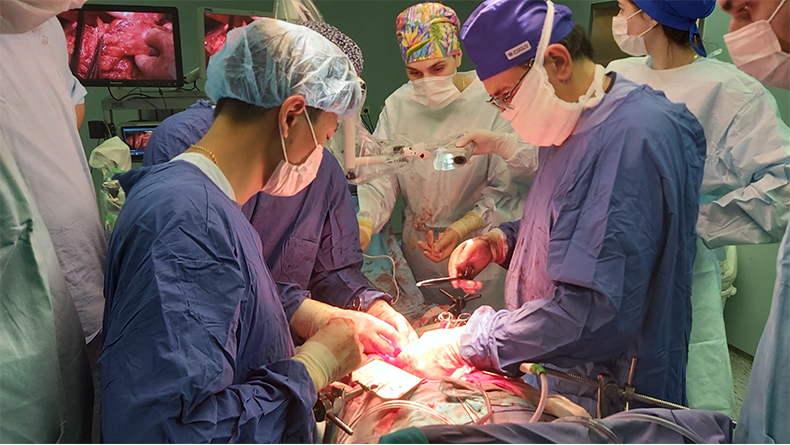

Отображение оперируемого участка на мониторе позволяет ассистенту или медсестре видеть ход операции так же хорошо, как и хирург, что способствует улучшению взаимодействия операционной бригады во время сложных операций.
VITOM 3D позволяет наблюдать за операцией на мониторе не только операционной бригаде, но и посетителям в целях обучения. Опытный оператор может демонстрировать тонкости хирургической техники и нативной топографической анатомии молодым специалистам и ординаторам как в 3D, так и в 2D режимах визуализации. При использовании систем архивации и документирования ход операции можно записать в высоком качестве FULL HD для составления учебных материалов как в 2D так и в 3D режимах.

При выполнении открытых операций через небольшие разрезы, которые пока ещё не требуют применения микроскопов и прочих увеличивающих устройств. Экзоскоп VITOM 3D позволяет существенно увеличить область операционного поля и облегчить хирургу выполнение хирургических манипуляций. При этом сохраняется возможность прямого визуального контроля над операционной раной.

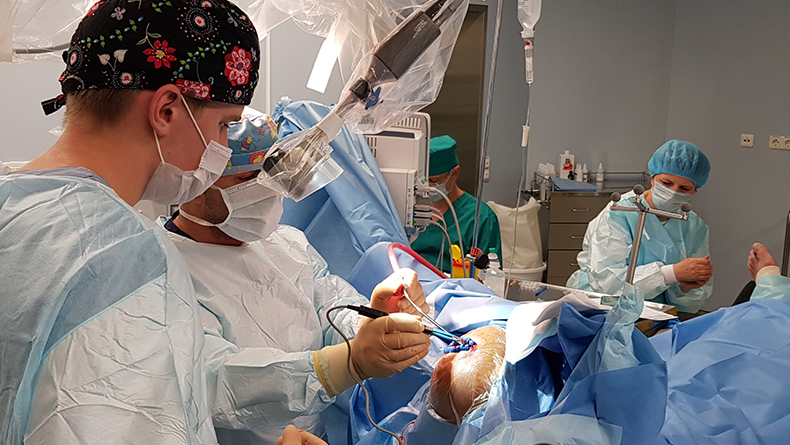

Области применения VITOM 3D в нейрохирургии

VITOM 3D можно использовать в широком спектре микрохирургических вмешательств для визуализации и увеличения оперируемого участка:

• биопсия и резекция опухолей
• внутричерепное кровоизлияние
• лечение аневризмы
• декомпрессия нерва

VITOM 3D в нейрохирургии может быть альтернативой микроскопу, поскольку позволяет освободить руки хирурга и ассистентов от частой коррекции фокуса и угла обзора при использовании микроскопа.
Позволяет обеспечить объёмную картину операционного поля не только для оператора, но и для ассистента.
VITOM 3D предоставляет более качественное изображение оперируемой области в значительной глубине через минимальное окно доступа.
VITOM 3D демонстрирует высокую разрешающую способность области операционного поля при отдаленном расположении от зоны операции и качественное бестеневое изображение при малоинвазивном доступе на большой глубине.
Малогабаритность и мобильность позволяют обеспечить гибкое позиционирование экзоскопа относительно операционного поля и положения оператора.

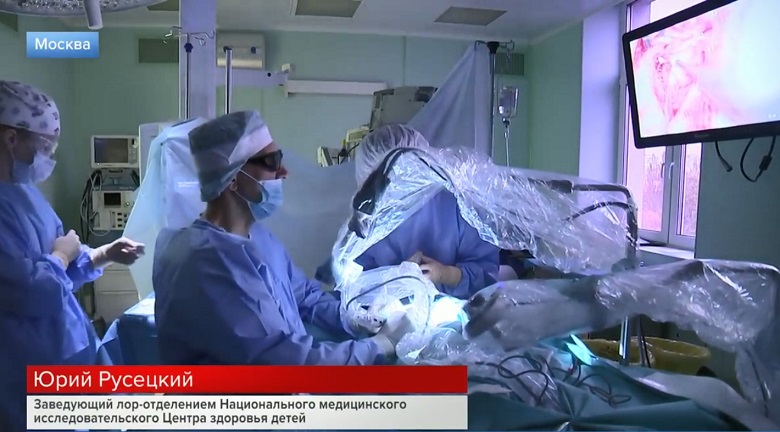

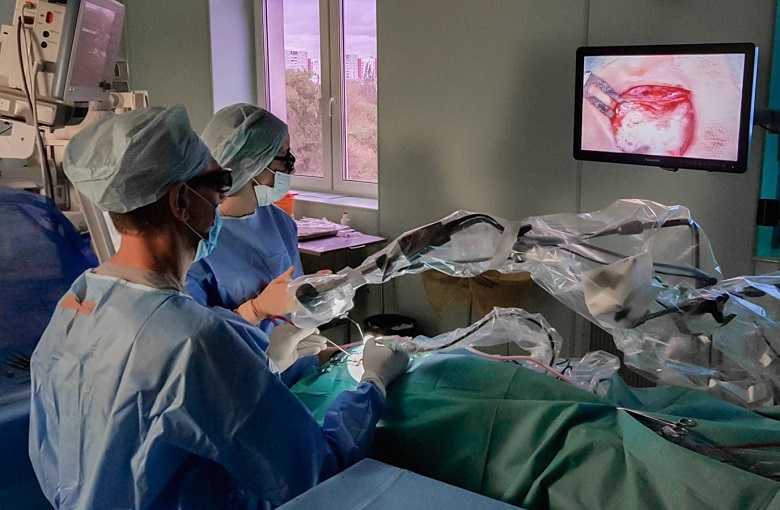

Области применения VITOM 3D в ЛОР хирургии

• Хирургия ОГШ (гортань, голосовые складки, околоушная железа, щитовидная железа, аденоиды, миндалины)
• Реконструктивная хирургия
• Хирургия ротоглотки и языка
• Хирургия среднего и внутреннего уха
• Латеральная хирургия основания черепа
• Открытая черепно-лицевая хирургия
• Комбинированные доступы (EES + интракраниальный)

Необходимое оборудование

Видеосистема и монитор:

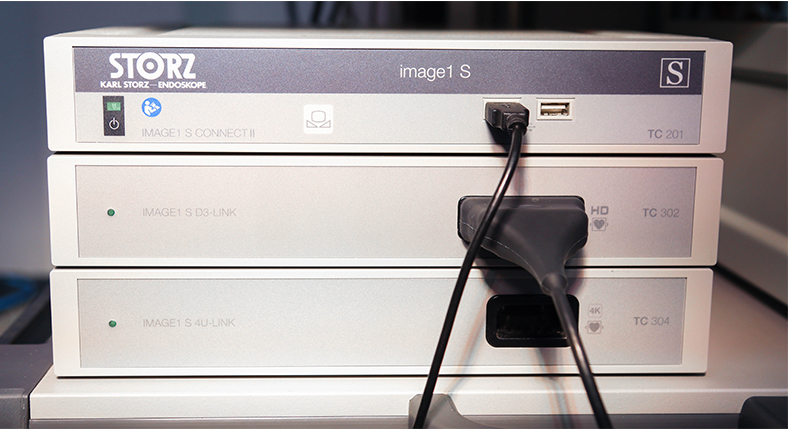

• Модуль IMAGE1 S CONNECT (TC 200RU или TC201RU)
• Модуль IMAGE1 S D3-LINK™ (TC 302)
• 3D-монитор 32" (TM 323/TM350/90X0716)
• Поляризационные 3D-очки (TM003)

Экзоскоп VITOM 3D:

• Экзоскоп VITOM 3D (TH 200)
• IMAGE1 PILOT (TC 014)
• Стерильный чехол для экзоскопа VITOM 3D (TH001)
• Стерильный чехол для IMAGE1 PILOT (041150-20)

Рекомендуемый источник света:

• Power LED 300 (TL 300)
• Световод диаметром 4,8 мм, длиной 550 см. (495 VIT)

Держатели:

• Система крепления KARL STORZ, для экзоскопа VITOM 3D (28272HC+28272HR+28272UGN)
• Система крепления KARL STORZ, для IMAGE1 PILOT (например, 28272HC с 28172HR)

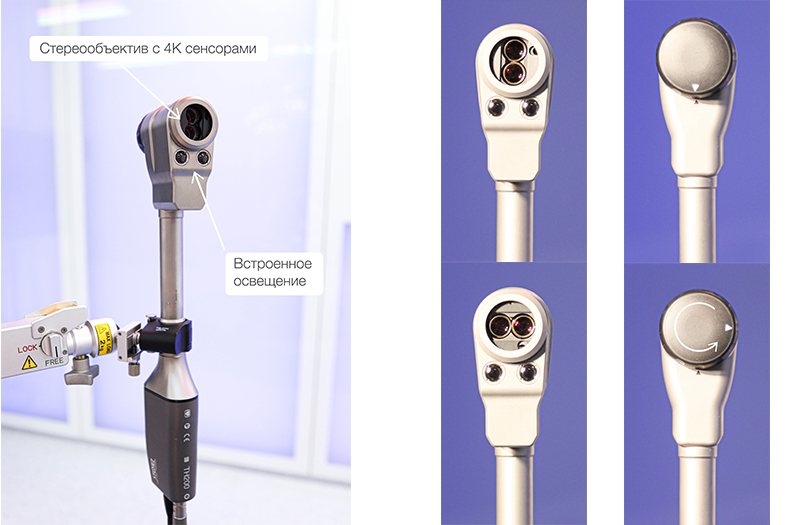

TH200 –экзоскоп VITOM 3D представляет собой видеоголовку с интегрированной оптической частью, которая работает совместно модулем для 3D визуализации D3-LINK (TC302) видеосистемы IMAGE1 S.

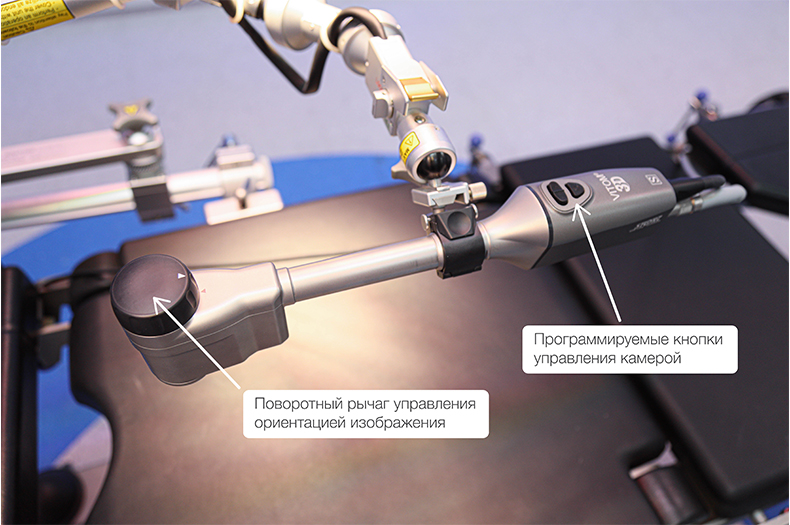

Поворотный рычаг управления ориентацией изображения обеспечивает поворот объектива на +/- 90°. Это обеспечивает гибкость позиционирования 3D-экзоскопа и горизонтальное выравнивание изображения во время операции.

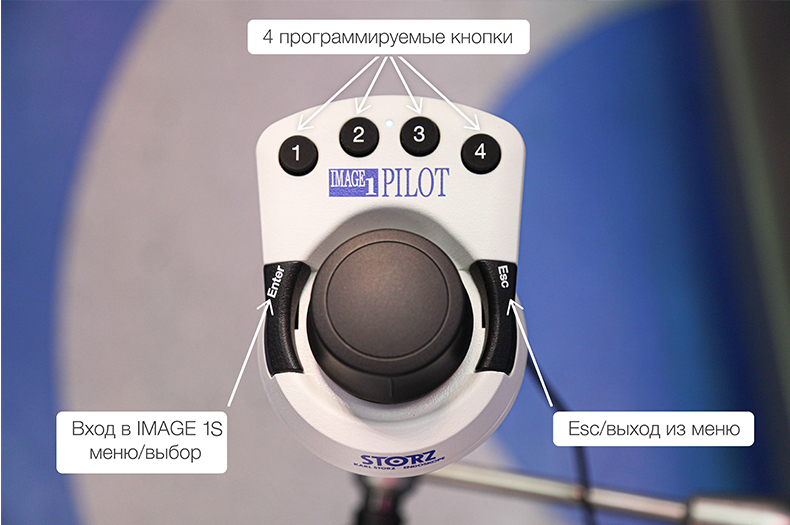

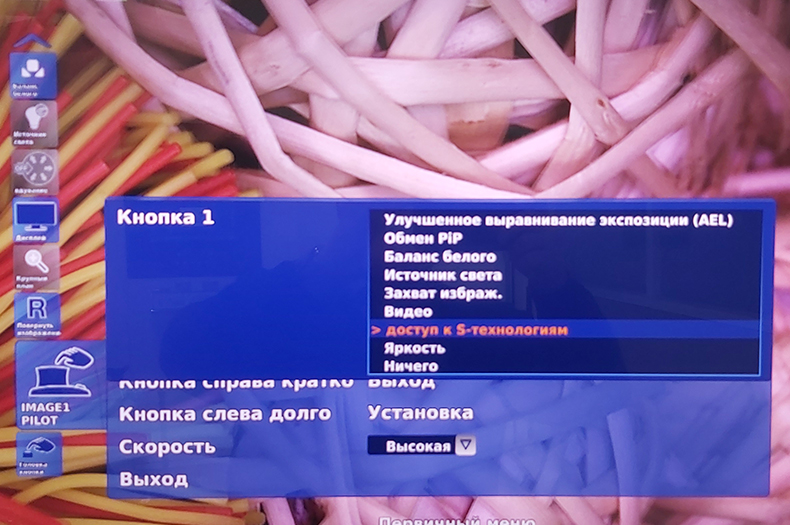

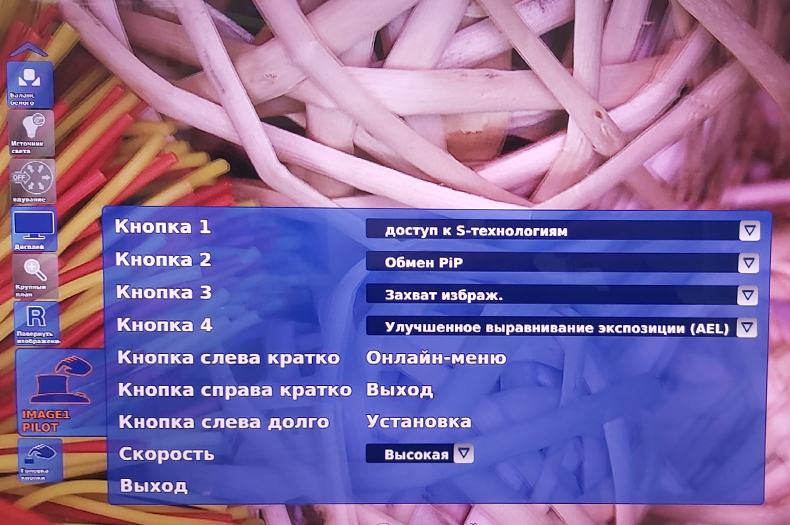

Каждая из четырех кнопок может быть запрограммирована под разные функции видеосистемы

Крепление устройства IMAGE1 PILOT к операционному столу

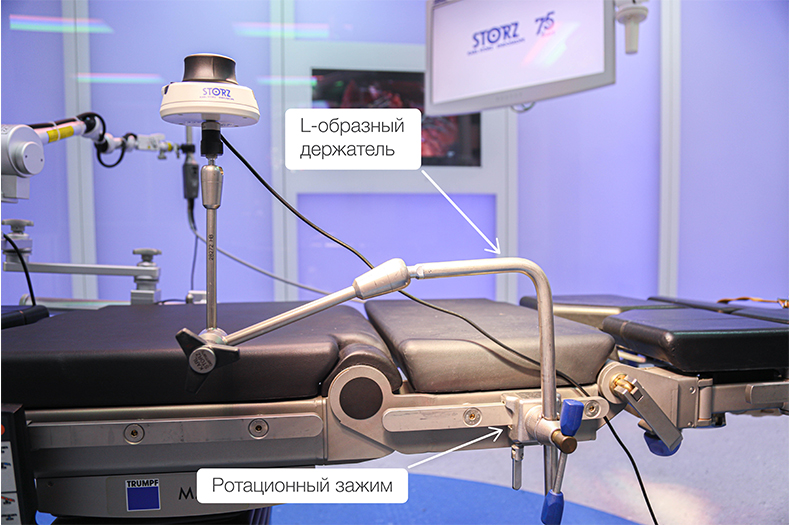

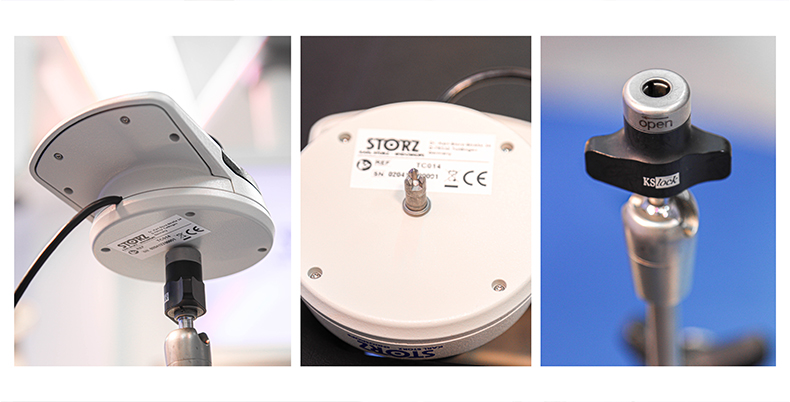

Устройство управления видеокамерой IMAGE1 PILOT устанавливается на рельсовое крепление опреационного стола с помощью ротационного зажима 28172HR и L-образного держателя 28272HC

К механическому L-образному держателю IMAGE1 PILOT фиксируется креплением KS Lock

Подключение IMAGE1 PILOT и VITOM 3D к видеосистеме

IMAGE1 PILOT подключается с помощью USB кабеля к блоку IMAGE1 S CONNECT TC200 или TC201
VITOM 3D подключается к модулю 3D визуализации D3-LINK (TC302)

Управление экзоскопом VITOM 3D с помощью центральной 3D кнопки

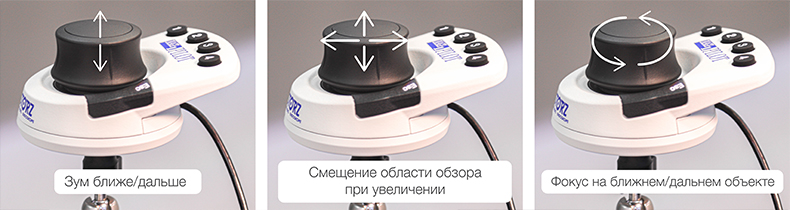

Центральная кнопка («3D мышь») позволяет управлять масштабированием, фокусировкой, областью обзора, а также осуществлять навигацию в отображаемом на мониторе графическом живом меню функций видеосистемы и подключенных устройств.

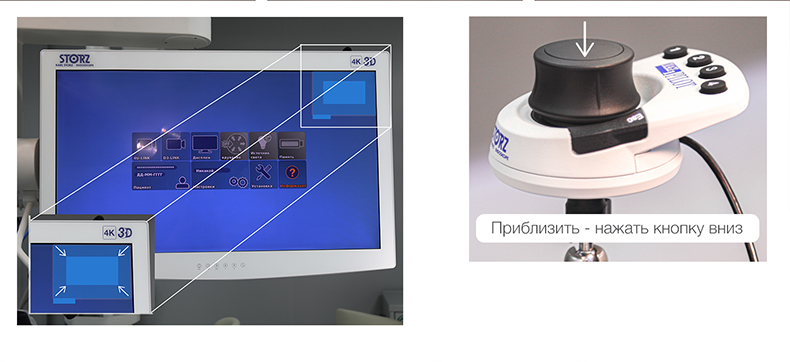

При нажатии на кнопку вниз мы увеличиваем изображение и уменьшаем поле обзора

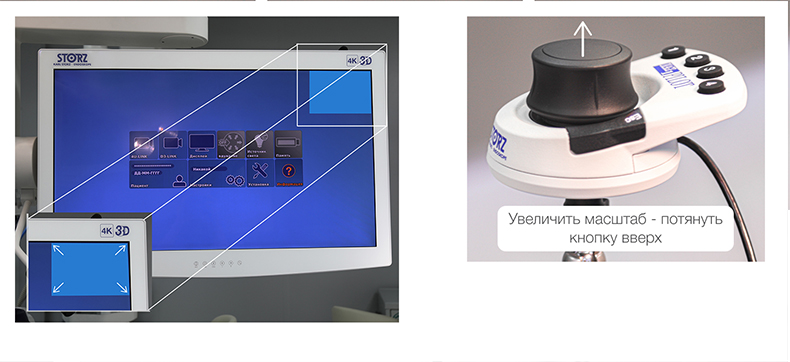

При движении кнопки вверх на себя мы увеличиваем масштаб изображения и достигаем наибольшего поля обзора

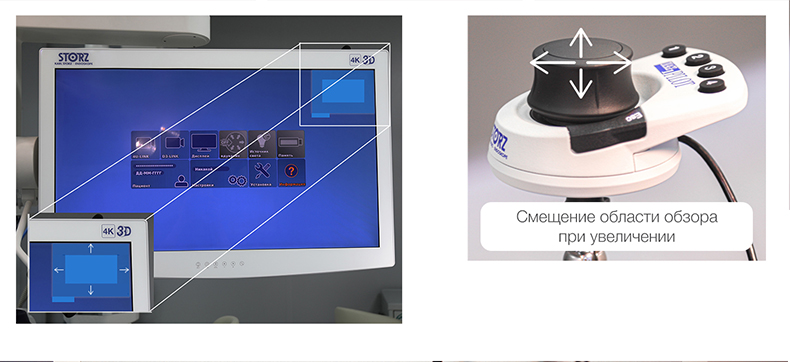

Когда изображение увеличено, и поле зрения сужено, мы можем сместить поле обзора в требуемую нам сторону при нажатии на кнопку вперед назад или вправо влево. Перемещение поля обзора не может выходить за границы полного изначального изображения с наибольшим масштабом.

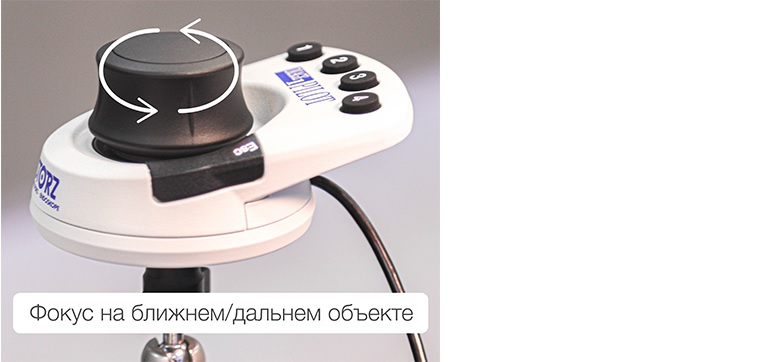

Изменение фокусировки на объектах, находящихся на разном удалении (расположенных в глубине или ближе к поверхности) осуществляется с помощью вращения кнопки.

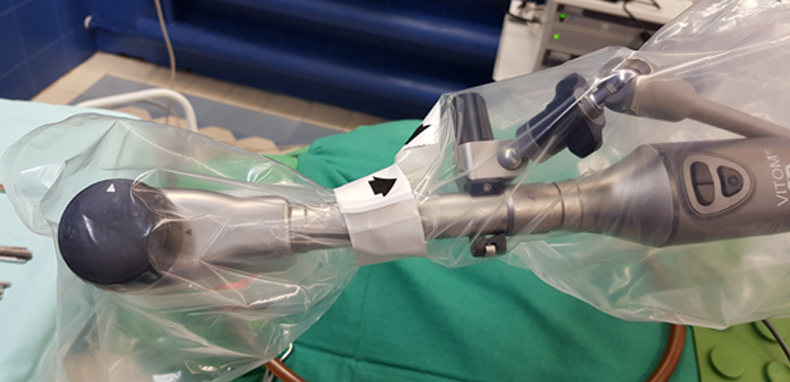

Чехол TH001 для VITOM 3D

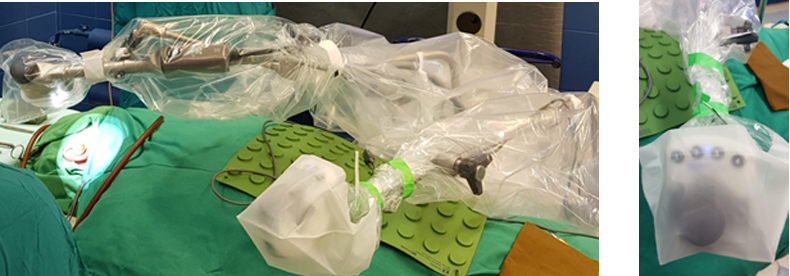

Чехол на IMAGE1PILOT
